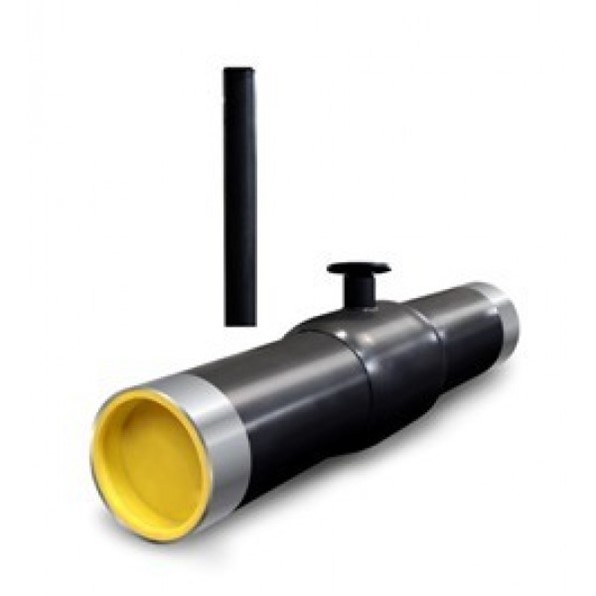

Кран шаровой LD приварной стандартно- проходной с комплектом для удлинения штока

Наименование  -  Кран  шаровой  LD  cтандартнопроходной  с  комплектом  для  удлинения  штока, ЧСГС.
Применение  -  Краны  шаровые  LD  с  комплектом  для  удлинения  штока  являются  запорными  устройствами  на  трубопроводах  различного  назначения.
Производитель  -  ООО " ЧелябинскСпецГражданСтрой ",  г. Челябинск  ( Россия ).
Присоединение  -  приварка.
Проход  -  стандартный.
Рабочая  среда  -  вода  и  другие  среды,  по  отношению  к  которым  применяемые  материалы  коррозийно - стойки.
Температура  рабочей  среды:
•  - 60ºС . . . + 200ºС  -  исполнения  изделий  01, 03.
•  - 40ºС . . . + 200ºС  -  исполнение  изделия  02.
Управление:
•  Т- ключ.
•  редуктор  ProGear.
•  электропривод.
•  пневмопривод.
Материал  корпуса  -  сталь:
•  12Х18Н10Т  -  коррозионностойкое  исполнеие  -  01.
•  Ст. 20  -  обычное  исполнение  -  02.
•  09Г2С  -  хладостойкое  исполнение  -  03  ( LD Energy ).
Материал  шара  и  штока  -  нержавеющая  сталь.
Цвет  корпуса  -  серый  ( исполнение  изделия  02 ).
Защитное  покрытие  особо  усиленного  типа  -  Protegol.
Комплект  поставки  -  кран  шаровой  в  сборе,  паспорт.

* строительная  длина  L  по  запросу  поставляется  в  двух  вариантах:  стандартная  длина  соответствующего  диаметра  или  1500 мм
ХХХХ -  указывается  высота  заготовки  под  шток  кратно  500 мм  в  диапазоне  от 500 до 3000 мм.

Инструкция  по  монтажу  удлинённых  штоков.
Для  удлинения  штоков  рекомендуется  использовать  комплекты  производства  ООО "ЧелябинскСпецГражданСтрой"  или  аналогичные, имеющие  ограничение  угла  поворота  по  верху  штока.
1. Подготовить  вал  штока  ( 1 )  и  корпус  штока  ( 2 )  необходимой  длины.  Обязательное  условие:  торец  корпуса  штока  ( 2 )  должен  быть  строго  перпендикулярен  к  оси.
2. Приварить  переходник  ( 3 )  к  валу  штока  ( 1 ).
3. Приварить  штревель  штока  ( 4 )  к  валу  штока  ( 1 )  таким  образом, чтобы  отверстие  фиксатора  Ø 6 мм  на  штревеле  штока  ( 4 )  и  паз  переходника  ( 3 )  были  соосны.
4. Приварить  горловину  штока  ( 5 )  к  корпусу  штока  ( 2 ).
5. Вставить  собранный  вал  штока  ( 1 )  в  корпус  штока  ( 2 ).
6. Установить  ограничительный  штифт  ( 6 )  Ø 6 мм  в  отверстие  шестигранника.
7. Установить  вал  штока  ( 1 )  с  корпусом  на  кран.  При  установке  проконтролировать, чтобы  зацепление  переходника  ( 3 )  и  штревеля  ( 4 )  было  полным.
8. Установить  корпус  штока  в  проточку  фланца  ( 7 ).
9. Повернуть  кожух  по  часовой  стрелке  до  упора  горловины  ( 5 )  в  ограничительный  штифт  ( 6 ).
10. Сделать  3  прихватки  " фланец / корпус  штока ".
11. Проверить  работоспособность  крана,  выполнив  2 ÷ 3  цикла  открытие - закрытие.  До  удлинения  патрубков  визуально  проверить  полное  закрытие / открытие  шара.
12. Проварить  места  прихваток  сплошным  швом,  обмотав  горловину  крана  смоченной  ветошью,  чтобы  исключить  её  перегрев  и  выход  из строя  уплотнения.
13. Провести  испытания  на  герметичность  затвора,  прочность  и  плотность  корпуса.
