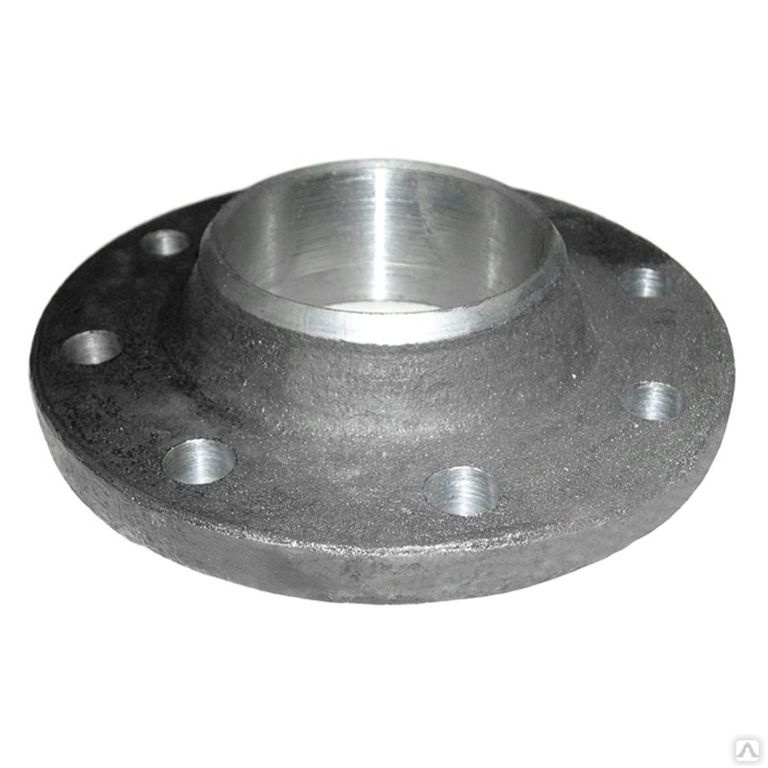

Фланцы ст.20 воротниковые Ру 16 бар, ГОСТ 33259-2015 (12821-80)

Наименование - Фланец воротниковый ГОСТ 33259-2015, ГОСТ 12821-80 стальной
приварной встык, тип 11, ряд 1, исполнение В
Применение  - фланцы стальные приварные встык ( воротниковые ) ГОСТ 33259-2015 используют для соединения стальных труб с трубопроводной арматурой
Регламентирующий документ  -  ГОСТ 33259-2015, ГОСТ 12821-80
Тип - 11
Ряд - 1
Исполнение - В
Давление номинальное, PN  = 1.6,  ( 16) МПа ( кгс/см²)
Материал  - сталь

Наименование	Диаметр условный Ду (мм)	PN	D (мм)	D₁ (мм)	d₁ (мм)	n х d	Вес (кг)	Стоимость (руб.)
Давление номинальное, PN = 1.6 ( 16 ) МПа ( кгс/см²)
Фланец стальной воротниковый 15-16 11-1-В ГОСТ 33259-2015 Ду 15 Ру 16 тип 11 ряд 1	15	16	95	65	12	4 х М12	0.75	По запросу
Фланец стальной воротниковый 20-16 11-1-В ГОСТ 33259-2015 Ду 20 Ру 16 тип 11 ряд 1	20		105	75	18	4 х М12	0.90	По запросу
Фланец стальной воротниковый 25-16 11-1-В ГОСТ 33259-2015 Ду 25 Ру 16 тип 11 ряд 1	25		115	85	25	4 х М12	1.12	По запросу
Фланец стальной воротниковый 32-16 11-1-В ГОСТ 33259-2015 Ду 32 Ру 16 тип 11 ряд 1	32		135	100	31	4 х М16	1.42	По запросу
Фланец стальной воротниковый 40-16 11-1-В ГОСТ 33259-2015 Ду 40 Ру 16 тип 11 ряд 1	40		145	110	38	4 х М16	1.84	По запросу
Фланец стальной воротниковый 50-16 11-1-В ГОСТ 33259-2015 Ду 50 Ру 16 тип 11 ряд 1	50		160	125	49	4 x М16	2.31	По запросу
Фланец стальной воротниковый 65-16 11-1-В ГОСТ 33259-2015 Ду 65 Ру 16 тип 11 ряд 1	65		180	145	66	4 х М16	3.20	По запросу
Фланец стальной воротниковый 80-16 11-1-В ГОСТ 33259-2015 Ду 80 Ру 16 тип 11 ряд 1	80		195	160	78	4 x М16	4.15	По запросу
Фланец стальной воротниковый 100-16 11-1-В ГОСТ 33259-2015 Ду 100 Ру 16 тип 11 ряд 1	100		215	180	96	8 x М16	4.65	По запросу
Фланец стальной воротниковый 125-16 11-1-В ГОСТ 33259-2015 Ду 125 Ру 16 тип 11 ряд 1	125		245	210	121	8 х М16	7.09	По запросу
Фланец стальной воротниковый 150-16 11-1-В ГОСТ 33259-2015 Ду 150 Ру 16 тип 11 ряд 1	150		280	240	146	8 x М20	8.26	По запросу
Фланец стальной воротниковый 200-16 11-1-В ГОСТ 33259-2015 Ду 200 Ру 16 тип 11 ряд 1	200		335	295	202	12 x М20	11.73	По запросу
Фланец стальной воротниковый 250-16 11-1-В ГОСТ 33259-2015 Ду 250 Ру 16 тип 11 ряд 1	250		405	355	254	12 х М24	17.92	По запросу
Фланец стальной воротниковый 300-16 11-1-В ГОСТ 33259-2015 Ду 300 Ру 16 тип 11 ряд 1	300		460	410	303	12 х М24	24.22	По запросу
Фланец стальной воротниковый 350-16 11-1-В ГОСТ 33259-2015 Ду 350 Ру 16	350		520	470	351	16 х М24	33.10	По запросу
Фланец стальной воротниковый 400-16 11-1-В ГОСТ 33259-2015 Ду 400 Ру 16 тип 11 ряд 1	400		580	525	398	14хМ27	43.88	По запросу
Фланец стальной воротниковый 500-16 11-1-В ГОСТ 33259-2015 Ду 500 Ру 16 тип 11 ряд 1	500		710	650	501	20 x М30	70.00	По запросу
Фланец стальной воротниковый 600-16 11-1-В ГОСТ 33259-2015 Ду 600 Ру 16	600		840	770	602	20 х М36	99.30	По запросу
Фланец стальной воротниковый 700-16 11-1-В ГОСТ 33259-2015 Ду 700 Ру 16	700		910	840	692	24 х М36	106.00	По запросу
Фланец стальной воротниковый 800-16 11-1-В ГОСТ 33259-2015 Ду 800 Ру 16	800		1020	950	792	24 х М36	131.00	По запросу
Фланец стальной воротниковый 900-16 11-1-В ГОСТ 33259-2015 Ду 900 Ру 16	900		1120	1050	892	28 х М36	148.00	По запросу
Фланец стальной воротниковый 1000-16 11-1-В ГОСТ 33259-2015 Ду 1000 Ру 16	1000		1255	1170	992	28 х М42	203.00	По запросу
Фланец стальной воротниковый 1200-16 11-1-В ГОСТ 33259-2015 Ду 1200 Ру 16	1200		1485	1390	1192	32 х М48	258.00	По запросу

Описание:

Фланцы стальные воротниковые ГОСТ 33259-2015

Это сложная по форме конструкция, в составе которой две ступени и переходной конический поясок. Диаметр центрального отверстия фланца соответствует размеру рабочего сечения присоединяемого трубопровода. На опорной части, большей по диаметру, размещены крепежные отверстия и присоединительный конус, который служит для облегчения стыковки с ответной деталью.

От опорной ступени с обратной стороны расположен плавный участок к шейке, который совпадает с наружным диаметром и толщиной стенки трубы, соединяемой с фланцем. Сопряжение соединяется встык и обваривается по кольцу сплошным швом. Тип выбранного сварного соединения определяет наличие разделки кромок или плоского торца.

Чтобы изготовить фланец воротниковый ГОСТ 33259-2015 приварной, используются конструкционные стали. Все материалы должны соответствовать определенным характеристикам. Основные из них: • предел прочности – более 350 Мпа;

хорошая свариваемость;
отсутствие растрескиваний и образований флокенов.

При отсутствии в системе высокой нагрузки и повышенной температуры можно использовать углеродистые марки сталей. Если фланцы воротниковые ГОСТ 33259-2015 будут устанавливаться в трубопроводах для горячих цехов, для нужд энергетики или в теплообменном оборудовании, для их изготовления берутся легированные стали. Использование в их составе кремния, хрома, марганца и молибдена увеличивают теплостойкость материала. Они не уменьшают своих прочностных свойств под воздействием высокой температуры. При постоянном контакте с агрессивными средами или работе на участках с экстремальными температурами в химической и перерабатывающей промышленности применяются высоколегированные стали, в которых повышенное содержание хрома и никеля. Такие сплавы отличаются высокой стойкостью к коррозии, к воздействию кислот и щелочей.
